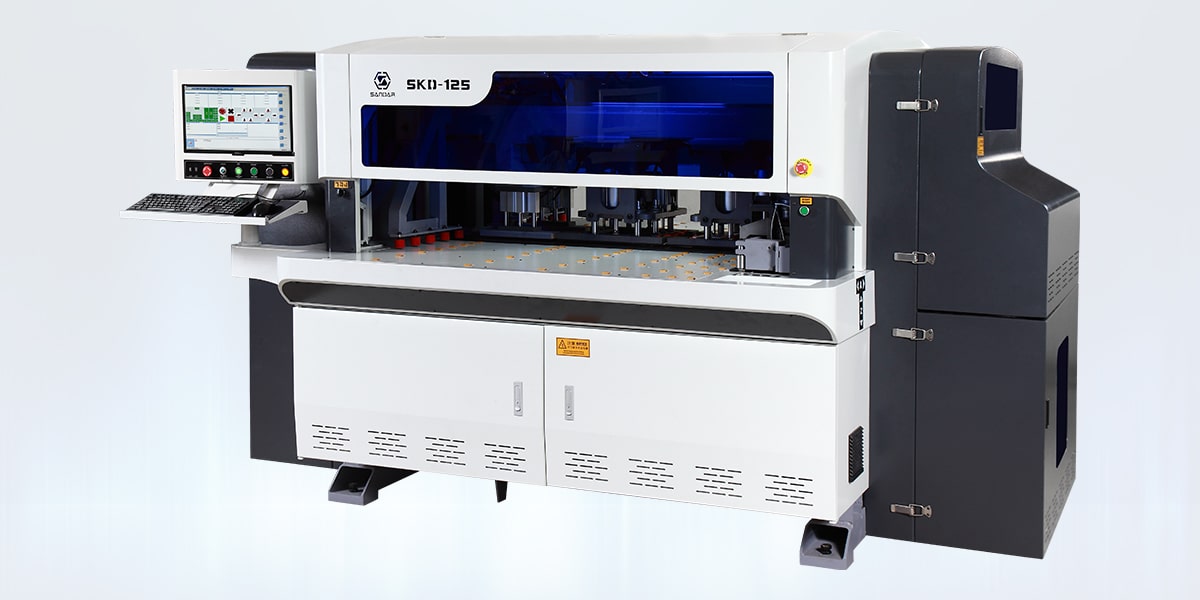

SKD-125智能木工鉆銑加工中心（五面鉆）
SKD-125智能木工鉆銑加工中心是為定制家具制造提供鉆孔完整解決方案的全自動鉆床設備。機器采用德國總線系統，可與各種品牌的生產數據軟件無縫對接，直接導入加工數據。大大提高了生產效率，降低了工廠的日常生產成本。
板材最大寬度：1250mm
專利編號：ZL201220738924.8
垂直鉆及水平鉆孔總成，銑槽裝置。U型鉆頭排列鉆盒為專利設計型號。
自動側靠裝置：自動控制側靠檔行程，適應不同工件寬度的定位需要。
自動夾板送料裝置：根據電腦加工程序，自動控制送板及定位。
專利編號：ZL201220736609.1
專利設計的由多滑座支撐裝置構成的新型數控鉆，大幅減少鉆孔和銑槽工作時的震動，提高加工速度和質量。
專利編號：ZL201420153641.6
專利設計的銑槽浮動靠檔裝置，確保工件銑槽深度尺寸的精確。
專利編號
201630051400.5
201620139335.6
專利設計的夾手及浮動式夾頭，有效避免夾手運動時對工件表面的磨擦，保證工件表面不受磨損。
專利編號：201521020306.X
專利設計的滾輪式側靠擋：避免工件高速運動時的工件側面的磨損，實現更快的加工速度和更好的工件保護。
傳動系統：采用伺服馬達，國際名牌減速機、進口齒輪、齒條、國際名牌高強度重載線性滑軌及滑座，全密封式油封，確保絕佳的防塵效果，并配備中央注油系統。
自動壓緊裝置：根據電腦控制程序?qū)ぜM(jìn)行自動壓緊或松開滿足工件鉆孔時或送料時的需要。
控制系統：采用17寸彩屏控制顯示、無線鼠標、無線鍵盤、USB接口；德國數控系統，圖文輸入界面，可采用CAD導入鉆孔數據，操作快捷方便；可根據用戶生產設計管理軟件文件格式進行無縫對接，無需獨立輸入鉆孔數據，實現更快捷的鉆孔加工。
|
技術參數 |
SKD-125 |
|
各軸行程與最高定位速度 |
|
|
X軸 |
1250mm，90m/min |
|
Y軸 |
1880 mm，90m/min |
|
A軸 |
80 mm，50m/min |
|
Z軸 |
50mm，50m/min |
|
鉆孔組合裝置 |
|
|
U型排列垂直鉆 |
15支 |
|
水平鉆 |
2左+2右及2前+2后 |
|
鉆組電機功率 |
2.2KW，4500rpm |
|
銑型加工主軸 |
|
|
主軸形式 |
開槽&銑圓 |
|
刀具直徑 |
Ф6-Ф10mm（刀具可選） |
|
刀柄直徑 |
1/2 |
|
鏤銑主軸電機 |
2.2kwx24000rpm |
|
加工尺寸范圍 |
|
|
板材最小寬度 |
50mm |
|
板材最大寬度 |
1250mm |
|
板材最小長度 |
250mm |
|
板材最大厚度 |
50mm |
|
其他參數 |
|
|
工作臺高度 |
950mm |
|
總功率 |
8.6kw |
|
工作電壓 |
380V，50HZ |
|
工作氣壓 |
0.6-0.8Mpa |
|
外形尺寸 |
3180x2190x1700mm（長X寬X高） |
|
機械重量 |
2600KG |
|
吸塵口尺寸 |
Ф125x1 |
