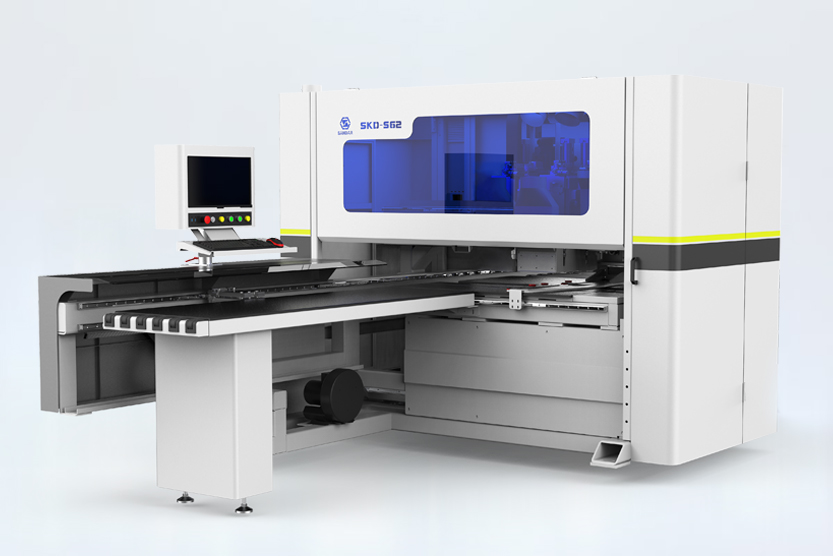

SKD-S62L
通過式數控六面鉆
Six Sides Drilling Machine Connection Line
雙鉆包、雙主軸、數控六面鉆
Double Drill Chucks,Double Spindles,6 Sides Drilling Machines
結構全新升級，快、準、穩！
New and upgraded structure design,Efficient,Accurate and Stable!

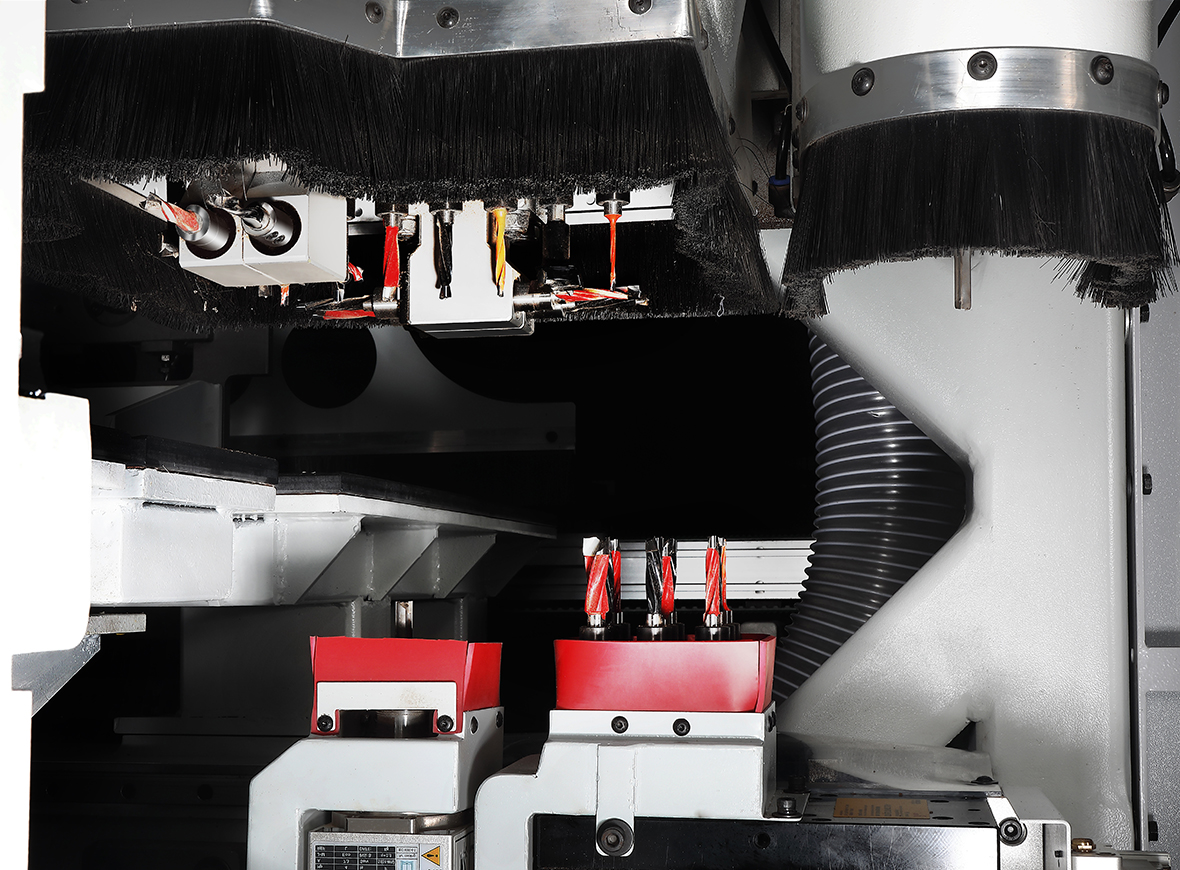

上下垂直鉆及水平鉆孔總成，銑槽裝置

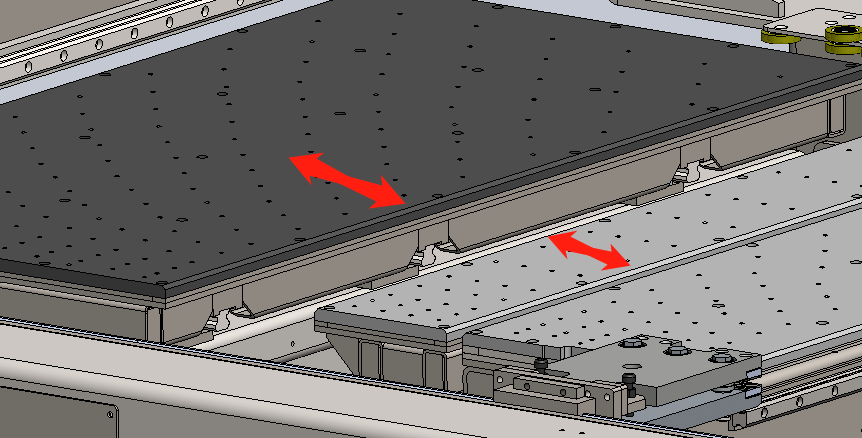

前后平推式氣浮工作臺

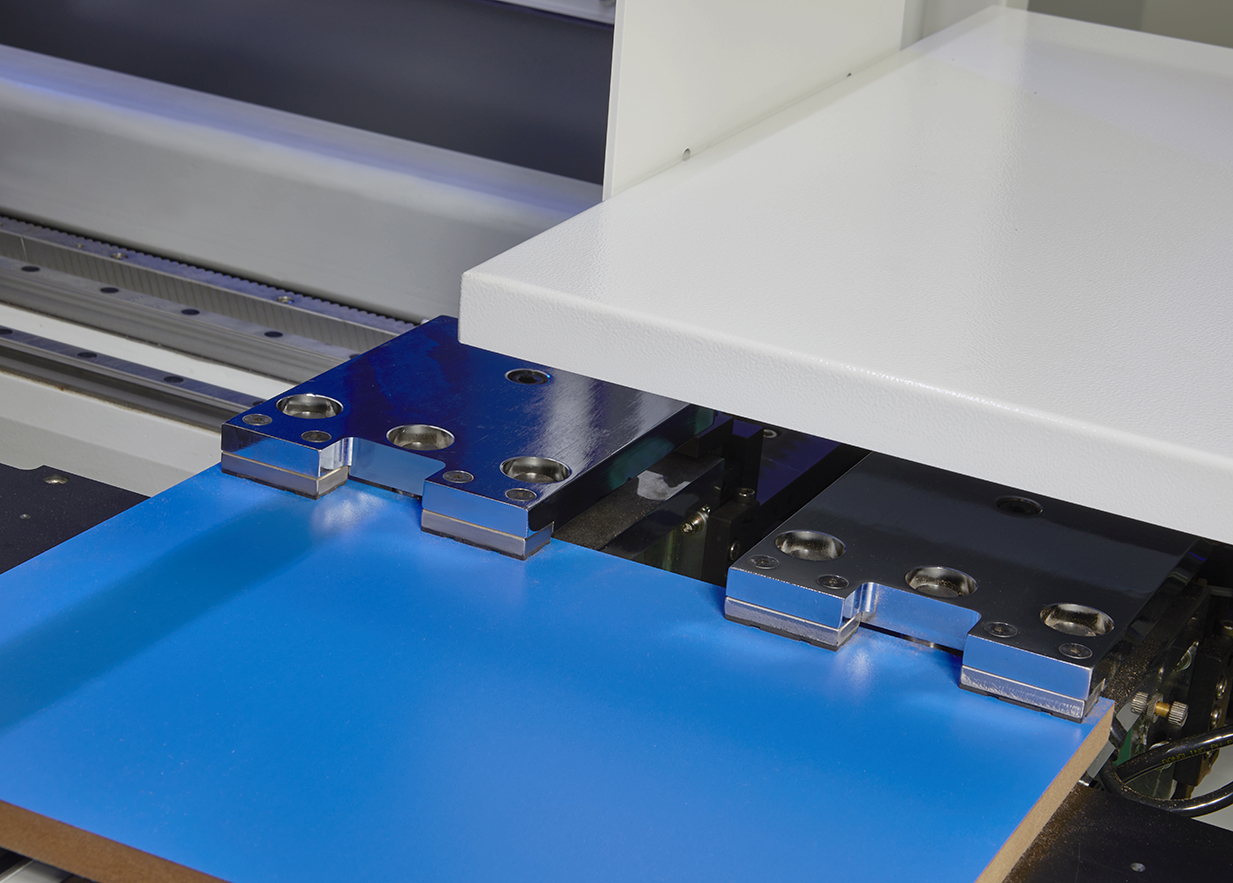

三段式氣動控制雙夾手
| 技術參數 | SKD-S62L |
| 各軸行程與最高定位速度 | |
| X 軸 |
X1/X2:3200mm,140m/min |
| Y 軸 |
Y1:1400mm,110m/min Y2:1350mm,110m/min |
| Z軸 |
Z1:90mm,60m/min Z2:70mm,60m/min |
| U軸 | 1200mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 1 |
| 垂直鉆 | 6X+6Y |
| 水平鉆 |
2前+2后+2左+2右 2F+2B+2L+2R |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 下鉆孔組合裝置 | |
| 鉆孔裝置數量 | 1 |
| 垂直鉆 | 3x3矩陣分布/3x3 Matrix distribution |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 1上+1下 1UP+1Bottom |
| 加工方式 | 開槽&銑型/Groove&Milling |
| 刀具直徑 | Ф6-Ф12（刀具可選/Optional） |
| 主軸及刀柄 | ER25，1/2 |
| 電機功率 | 3.5KW，24000rpm |
| 加工尺寸范圍 | |
| 板材最小寬度 |
35mm |
| 板材最大寬度 |
1200mm |
| 板材最小長度 |
250mm |
| 板材最大厚度 | 60mm |
| 其他參數 | |
| 工作臺高度 | 930mm |
| 總功率 | 20KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 5350X2960x2050mm |
| 機械重量 | 3200KG |
| 吸塵口尺寸 | Ф200mmX1，Ф125mmX1 |
雙鉆包，雙主軸，數控六面鉆
Double Drill Chucks,Double Spindles,6 Sides Drilling Machines
